La transition du diesel vers un parc électrique élimine les émissions souterraines. Cela déplace également le goulot d’étranglement opérationnel directement vers le réseau électrique de votre mine. Vous ne gérez plus la logistique du carburant ; vous gérez plutôt la livraison d’électrons. Ce changement fondamental redéfinit complètement vos contraintes opérationnelles.
Ne pas aligner l’achat d’équipements mobiles sur la planification des infrastructures électriques entraîne de graves conséquences. Vous pourriez être confronté à des chutes de tension soudaines, à des disjoncteurs constamment déclenchés et à des actifs bloqués. Sans une préparation adéquate du réseau, les machines minières coûteuses restent inactives dans l’obscurité. Votre production s’arrête pendant que vous vous battez pour obtenir de l’électricité.
Un déploiement réussi nécessite une évaluation factuelle des charges de pointe. Vous devez évaluer les exigences en matière de matériel de distribution et de câblage avant l’arrivée des machines sur site. Nous explorerons comment auditer efficacement votre capacité électrique actuelle. Vous apprendrez à sélectionner le bon matériel et à intégrer cette technologie en toute sécurité dans les opérations minières quotidiennes.
La capacité du réseau est la référence : La modélisation précise des charges de pointe simultanées évite des rénovations coûteuses des sous-stations minières existantes.
Application de correspondances d’infrastructure : Le choix entre des systèmes de batterie à charge rapide et des configurations à connexion directe dicte vos principaux investissements en infrastructure.
Les économies de ventilation compensent les coûts d’investissement : Le coût initial élevé des transformateurs et des appareillages de commutation est systématiquement compensé par la réduction des besoins en ventilation primaire.
La logistique des câbles détermine la disponibilité : Une gestion efficace des câbles traînants évite une usure prématurée et maintient la prévisibilité du cycle de production.
Vous ne pouvez pas déployer d’équipements de batterie sans une compréhension approfondie de votre réseau électrique. Votre première étape consiste à établir la disponibilité électrique de base. Les exploitants miniers doivent vérifier de près les limites actuelles de distribution moyenne tension. Examinez vos sous-stations, vos câbles d'alimentation et les caractéristiques globales de votre appareillage de commutation. Vous devez identifier exactement la quantité de capacité disponible disponible au niveau du minage actif. Les réseaux existants fonctionnent souvent déjà à leur capacité maximale. Vous devez quantifier le tampon restant avant d'ajouter de nouvelles charges lourdes.
Le cycle de service et la modélisation de la charge nécessitent une attention particulière. Vous devez calculer avec précision la consommation électrique simultanée maximale. Ne vous fiez pas aux mesures de consommation moyenne. Les moyennes cachent les pics dangereux. Au lieu de cela, planifiez le pire des cas. Imaginez plusieurs machines chargeant et gravissant simultanément une rampe raide. Quand un conduite à gauche électrique accélère à pleine charge, sa demande de puissance augmente instantanément. Si trois machines atteignent ce pic simultanément, votre réseau doit gérer le pic transitoire sans se déclencher.
Vous devez également atténuer efficacement la distorsion harmonique. Les véhicules miniers électriques modernes utilisent des entraînements à fréquence variable (VFD) et une électronique embarquée complexe. Ces composants introduisent des charges non linéaires dans votre système électrique. Ils déforment l'onde sinusoïdale de votre alimentation. Une mauvaise qualité d’alimentation entraîne une surchauffe des moteurs et un déclenchement prématuré des relais. Nous recommandons d'installer des filtres d'harmoniques actifs au niveau du poste. Ces filtres nettoient l’électricité et protègent les infrastructures minières sensibles.
Les stratégies d’écrêtement des pointes offrent un moyen intelligent de gérer les limites du réseau. Les systèmes logiciels de gestion de l’énergie surveillent l’ensemble de votre réseau électrique en temps réel. Ils peuvent échelonner automatiquement les temps de charge. Si la mine approche de sa limite maximale de demande électrique, le logiciel limite temporairement la sortie du chargeur. Cela évite les baisses de tension localisées et protège vos disjoncteurs principaux. La mise en œuvre d'un logiciel intelligent retarde la nécessité de mises à niveau massives des câbles.
Le choix de la bonne méthode de fourniture d’énergie définit la conception de votre mine. Les opérateurs choisissent généralement entre des configurations alimentées par batterie et des configurations connectées directement. Chaque approche nécessite une planification des installations très spécifique.
Les bornes de recharge rapide fixes représentent un investissement majeur en matière d’installation. Ils nécessitent des baies de chargement dédiées creusées dans la roche. Vous devez spécifier des boîtiers classés IP (IP65 ou IP67) pour protéger les appareils électroniques sensibles de la poussière et de l'humidité. La gestion thermique est essentielle pour les chargeurs de puissance élevée. Un chargeur de 400 kW génère une immense chaleur pendant le fonctionnement. Vous devez fournir des systèmes de refroidissement liquide ou des unités CVC robustes. Bon Infrastructure de recharge LHD garantit que les batteries atteignent rapidement leur pleine capacité sans limitation thermique.
Les systèmes d’échange de batterie nécessitent une empreinte complètement différente. Vous n’avez pas seulement besoin d’une prise de chargement ; vous avez besoin d’une zone de préparation mécanique. Les stations d'échange nécessitent des ponts roulants pour soulever les batteries lourdes en toute sécurité. Vous devez construire des baies de conditionnement secondaires pour refroidir et charger lentement les batteries épuisées. Cela prolonge la durée de vie de la batterie mais nécessite un espace d'excavation souterrain important. Vous devez évaluer vos dimensions de dérive disponibles avant de vous engager dans une stratégie d'échange.

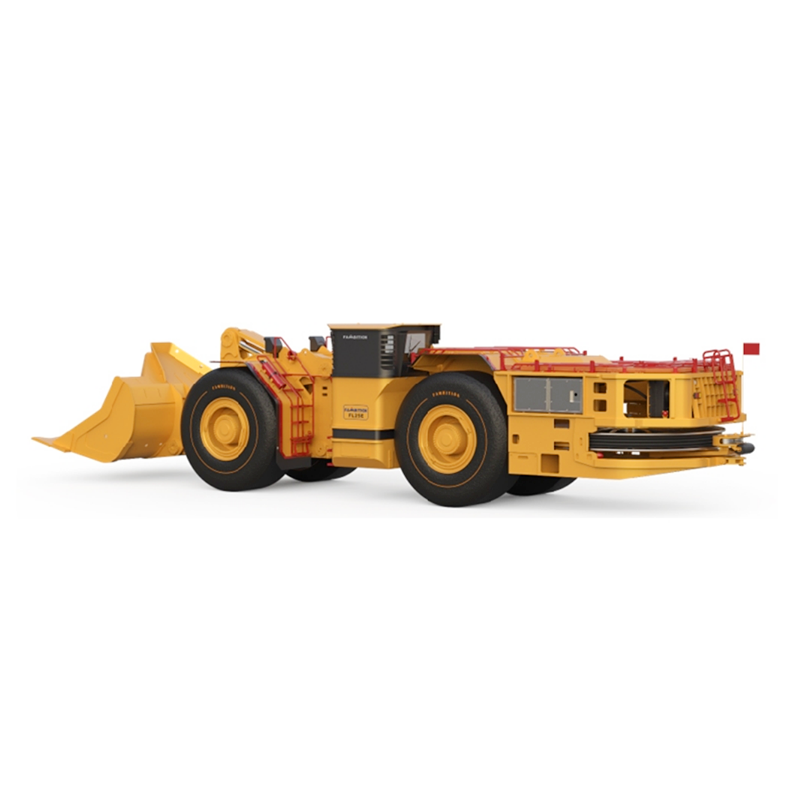

Les machines connectées sont alimentées directement via un câble physique. Ils ne dépendent pas de grosses batteries. Cependant, ils introduisent des défis logistiques uniques. Vous devez maîtriser gestion des câbles traînants pour maintenir la disponibilité. Il s'agit de mettre en place des systèmes d'enroulement automatisés sur le véhicule. Vous devez établir des protocoles d’ancrage stricts au point de connexion. Les limites de contrôle de tension sont vitales. Si la tension chute, la machine risque de rouler sur son propre câble. Si la tension augmente, le câble se casse. Une bonne gestion évite d'endommager les câbles dans les virages serrés ou les arrêts brusques.
L’emplacement de la boîte de jonction a un impact direct sur la portée opérationnelle. Vous devez localiser les points de connexion stratégiquement le long de la galerie. Les câbles traînants standard ont des limites de longueur strictes en raison des chutes de tension. Si vous espacez trop les boîtes de jonction, la machine perd de la puissance à la fin de son fonctionnement. Si vous les espacez trop étroitement, vous gaspillez de l’argent en matériel redondant. Vous devez cartographier les itinéraires de tramway exacts pour optimiser l'emplacement des box.
| Type de système | Besoins en infrastructures primaires | Portée opérationnelle | Contrainte clé |
|---|---|---|---|
| Batterie électrique (charge rapide) | Chargeurs à kW élevé, systèmes de refroidissement, baies classées IP | Illimité (dans la limite de l'empreinte de la mine) | Capacité de charge de pointe du réseau |
| Batterie-électrique (échange) | Ponts roulants, baies de conditionnement, grandes fouilles | Illimité (nécessite des arrêts de swap) | Espace physique pour la mise en scène |
| Électrique connecté | Systèmes d'enroulement, boîtes de jonction, ancrages | Limité à la longueur du câble (par exemple, 200 à 300 m) | Risques de dommages aux câbles |
La modernisation de votre réseau de distribution souterrain est obligatoire. Les équipements existants répondent rarement aux demandes des flottes électriques lourdes. Vous devez suivre une approche structurée pour mettre à niveau vos sous-stations.
Transformateurs de bonne taille : Sélectionnez soigneusement les centres de distribution mobiles ou montés sur patins. Assurez-vous qu'ils disposent de valeurs nominales kVA adéquates, spécialement conçues pour les charges transitoires lourdes. Les transformateurs standards surchauffent lors de cycles de charge rapide continus. Vous avez besoin de transformateurs avec des enroulements renforcés.
Mise à niveau de l'appareillage de commutation et des relais : Installez immédiatement des relais de protection avancés. Les anciens fusibles ne peuvent pas isoler les défauts assez rapidement. Les relais modernes isolent les défauts localisés sans déclencher de déclenchements intempestifs à l'échelle de la mine. Cela maintient les autres niveaux d'exploitation minière opérationnels lorsqu'un seul chargeur tombe en panne.
Planification du routage et de la réticulation des câbles : Installez des câbles d’alimentation haute capacité dans les arbres et les rampes. Vous devez tenir compte de la chaleur ambiante. Les températures élevées réduisent l’intensité admissible des câbles. Vous devez également calculer soigneusement la chute de tension sur de longues distances. Les câbles de calibre plus épais sont chers mais nécessaires.
Concevoir pour l'évolutivité : Surdimensionnez vos conduits dès aujourd’hui. Permettez des capacités d’extension modulaires dans vos salles de commutation. Vous pouvez déployer une machine maintenant, mais vous en ajouterez d’autres plus tard. Concevoir une infrastructure évolutive vous évite d’arracher des câbles en deux ans.
Une erreur courante consiste à ignorer le refroidissement du transformateur. Les sous-stations souterraines retiennent la chaleur. Lorsque vous déployez des transformateurs de plus grande capacité, vous augmentez la charge thermique de la pièce. Vous devez intégrer ces améliorations simultanément à votre plan de ventilation de la mine.
La sécurité électrique prime sur la production. La recharge CC haute tension présente des risques que l’on ne voit pas avec les équipements diesel. Les limites des arcs électriques augmentent considérablement. Vous devez mettre en œuvre des protocoles d’isolement rigoureux. Les opérateurs ont besoin de procédures de verrouillage/étiquetage (LOTO) spécialisées. Les systèmes de surveillance des défauts à la terre doivent fonctionner en permanence. Si la gaine d'un câble se déchire, le système doit couper l'alimentation instantanément. Les opérateurs ont besoin d'une formation spécialisée pour manipuler les connecteurs haute tension en toute sécurité dans des conditions humides et boueuses.
La gestion des puissances thermiques est un autre facteur de sécurité critique. Les véhicules électriques réduisent la chaleur globale des mines par rapport aux moteurs diesel. Cependant, ils créent des piscines de chaleur localisées. L'infrastructure de recharge et les transformateurs de grande capacité émettent une chaleur constante pendant le fonctionnement. Vous ne pouvez pas compter sur un refroidissement passif. Ces piscines de chaleur localisées nécessitent des ventilateurs de ventilation auxiliaires dédiés. Vous devez pousser l’air frais directement à travers les baies de chargement pour maintenir des températures ambiantes sûres.
L’intégration de la suppression des incendies nécessite une évaluation minutieuse. Les incendies de batteries au lithium-ion se comportent différemment des incendies de diesel. Les arroseurs à eau traditionnels peuvent exacerber les incendies de batterie. Vous devez évaluer les exigences spécifiques en matière de lutte contre les incendies pour les baies de chargement. Les systèmes d’agents propres ou les solutions de mousse spécialisées fonctionnent mieux pour les risques liés au lithium-ion. Les transformateurs de type sec nécessitent également des capteurs thermiques et des buses de suppression dédiés.
Le respect de la réglementation reste non négociable. Veiller à ce que toutes les installations respectent les cadres régionaux de sécurité minière. Des organisations comme MSHA ou CSA dictent des codes électriques stricts pour les environnements souterrains dangereux. Vous devez documenter tous les points de mise à la terre, les paramètres des relais et les spécifications des câbles. Les audits de conformité se concentreront fortement sur votre nouvelle infrastructure haute tension.
Ne tentez pas de remplacer une flotte complète du jour au lendemain. Un déploiement progressif minimise les perturbations opérationnelles. Il permet à votre équipe de maintenance de s’adapter aux nouvelles technologies en toute sécurité. Nous recommandons fortement de procéder d'abord à des tests pilotes sur un seul niveau.
Exécutez un déploiement limité dans une zone contrôlée. Déployez initialement une machine et une station de recharge. Cette phase pilote répond à un objectif vital. Il valide vos hypothèses de charge antérieures avec des données réelles. Vous pouvez surveiller exactement l’impact du chargeur sur la sous-station locale. Un projet pilote permet également d’affiner les protocoles de gestion des câbles de manière pratique. Les opérateurs apprennent à naviguer dans les virages sans endommager l'attache. Vous pouvez ajuster vos procédures avant de passer à l’échelle.
Les délais d’approvisionnement dictent entièrement le calendrier de votre projet. Vous ne pouvez pas commander du matériel électrique personnalisé dans le commerce. Les transformateurs souterrains spécialisés nécessitent un temps d’ingénierie important. Les composants des appareils de commutation haute tension sont confrontés à des retards dans la chaîne d’approvisionnement mondiale. Vous devez prendre en compte des délais de livraison de 12 à 18 mois pour ces articles critiques. Si vous commandez les véhicules miniers avant de commander les transformateurs, les véhicules arriveront sans aucun endroit où se brancher.
Les planificateurs doivent agir immédiatement. La prochaine étape consiste à lancer un audit électrique indépendant du site. Faites-le avant de finaliser tout appel d’offres d’équipement OEM. Faites appel à des ingénieurs électriciens pour cartographier votre capacité électrique réelle. Laissez les données guider vos décisions d’approvisionnement. Un audit objectif vous évite d’acheter du matériel que votre réseau ne peut pas prendre en charge.
L’exploitation rentable de votre flotte électrique dépend entièrement de la fiabilité de votre réseau électrique souterrain.
Vous devez modéliser avec précision les charges de pointe pour éviter les chutes de tension catastrophiques et les pannes de sous-stations.
Traitez le développement de l’infrastructure et l’approvisionnement en machines comme un seul projet d’ingénierie intégré, jamais comme des achats cloisonnés.
Tenez compte des délais d’approvisionnement prolongés pour garantir que les sous-stations sont prêtes avant l’arrivée des machines.
Engagez immédiatement avec des spécialistes de l’infrastructure électrique pour mener une étude complète de la charge et une évaluation du site.
R : Les exigences varient selon la taille de la machine et la composition chimique de la batterie, mais les stations de recharge rapide nécessitent généralement entre 150 kW et plus de 400 kW de capacité dédiée par baie.
R : Maintenir une tension optimale pour éviter que le câble ne soit écrasé par le LHD ou ne frotte contre des parois nervurées pointues, ce qui nécessite des opérateurs formés et un matériel d'enroulement bien entretenu.
R : Rarement sans mises à niveau. La plupart des sous-stations existantes sont dimensionnées pour les charges de ventilation et de pompage, et n'ont pas la capacité tampon pour les pics transitoires élevés générés par l'infrastructure de recharge LHD moderne.
R : De l'étude de charge initiale à la mise en service, une mise à niveau complète de l'infrastructure s'étend généralement sur 12 à 24 mois, et dépend fortement des chaînes d'approvisionnement des transformateurs et de l'excavation de roches pour les baies de recharge.
