FL04 est un LHD diesel de 4 tonnes spécialement conçu pour les petites mines métalliques souterraines. Il a une structure compacte et un rayon de virage plus petit, en particulier adapté aux routes étroites.
Le FL04 est équipé d'un moteur Cummins de 89 kW QSB4.5 avec une puissance nominale de 89 kW, qui a une puissance forte, une forte force d'évasion et une faible défaillance Taux dus à une réserve de puissance élevée. Pilotage opération contrôle adopter hydrauique poignée, pratique et confortable opération. Le système de freinage adopte le frein à ressort POSI-stop et le frein à libération hydraulique, et la sécurité est meilleure.
Le FL04 Highland Type LHD est équipé du moteur Deutz BF6L914 avec une puissance de 112 kW. La puissance du moteur est de 71,5 kW à une altitude de 4500 mètres, ce qui répond aux exigences de l'opération à haute altitude.

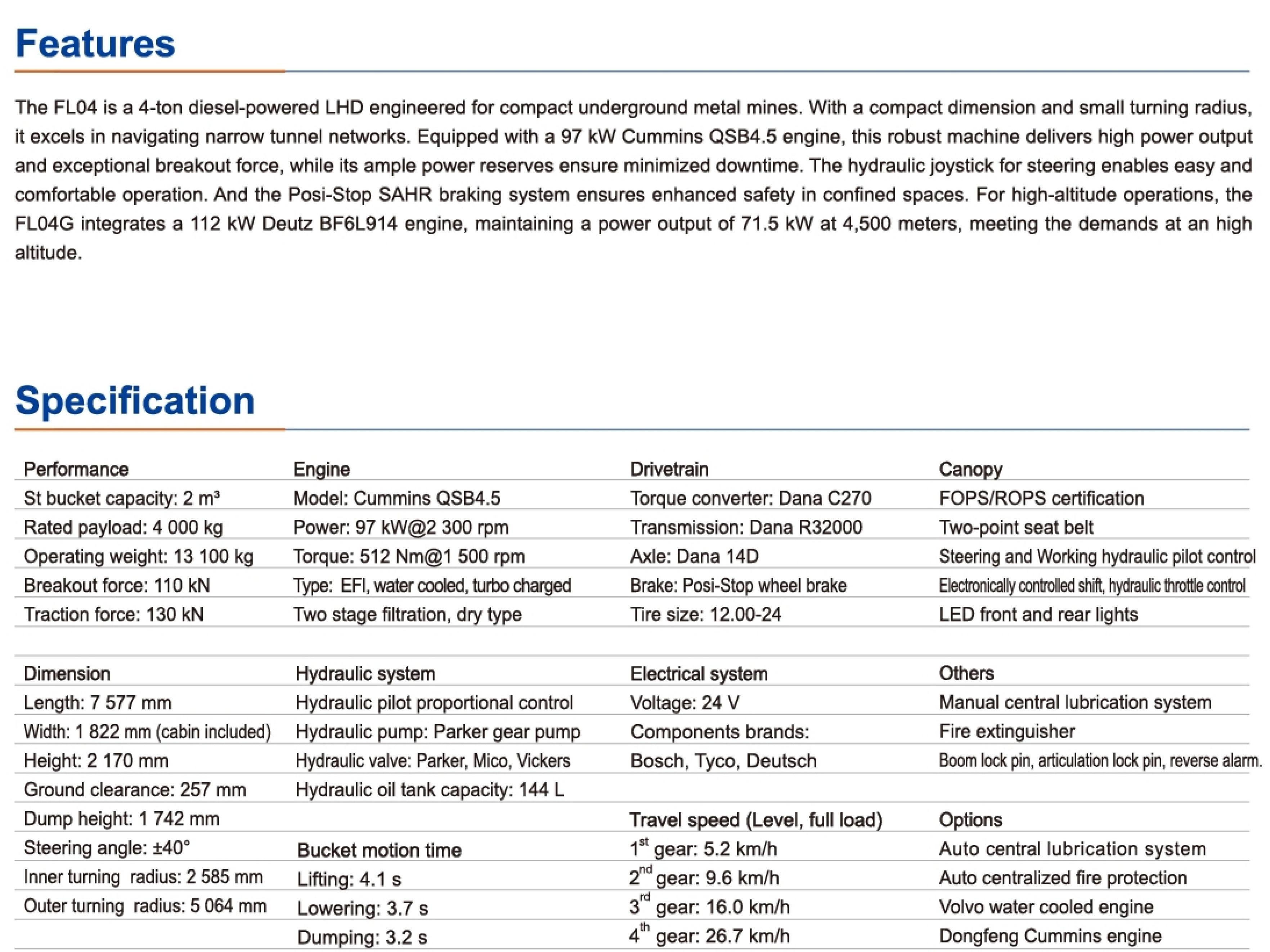

SPÉCIFICATION
Performance | Moteur |
| Capacité: 2m³ | Modèle: Cummins QSB4.5 |
| Télélée utile nominale: 4000 kg | Puissance: 97 kW à 2300 pm |
Poids de fonctionnement: 13100kg | Couple: 572 nm à 1500 tr / min |
Force d'évasion: 110 kN | Type: injection électrique, moteur refroidi à l'eau |
Force de traction: 130 kN | Deux étapes filtration, purificateur catalytique |
| Dimension | Système hydraulique |
Longueur: 7180 mm | Pompe hydraulique: Pompe de vitesse Parker |
| Largeur: 1811mm （Cabine incluse） | Valve hydraulique: Rexroth, Parker, Mico |
| Hauteur: 2170 mm | Capacité du réservoir d'huile hydraulique: 144L |
| Autorisation de sol: 257 mm | Capacité du réservoir de carburant: 148L |
| Hauteur de décharge: 1746 mm | |
| Pilotage Angle: ± 40 ° | Temps de mouvement du seau |
| Rayon de virage intérieur: 2659 mm | Le levage: 4.1s |
| Rayon de virage extérieur: 4957 mm | Dumping: 3.2s |
| Transmission | Cabine |
Convertisseur de couple: Dana C270 | Roof de sécurité certifié FOPS / ROPS |
Transmission: Dana R32000 | Contrôle du joystick |
Essieu: Dana 14d | Contrôle du pilote hydraulique de direction et de travail |
Frein: frein à roue positif | Débus contrôlé par ectonical, contrôle hydraulique de l'accélérateur |
| Modèle de pneus: 12h00-24 | DIRIGÉ Feux avant et arrière |
| Système électrique | Autres |
| Tension: 24V | Système de lubrification centrale manuelle |
| Composant: Bosch, Tyco, Deutsch | Extincteur d'incendie |
| Pin de verrouillage de boom, verrouillage d'articulation | |
| Vitesse de voyage (charge complète) | Broche, alarme inversée |
| 1St équipement: 5,2 km / h | Option |
2nd équipement: 9,6 km / h | Système de lubrification automatique Lincoln |
3rd Équipement: 16 km / h | Système de suppression de l'incendie ANSUL |
4ème équipement: 26,7 km / h | Moteur refroidi à l'air Deutz |
Vue device ▍

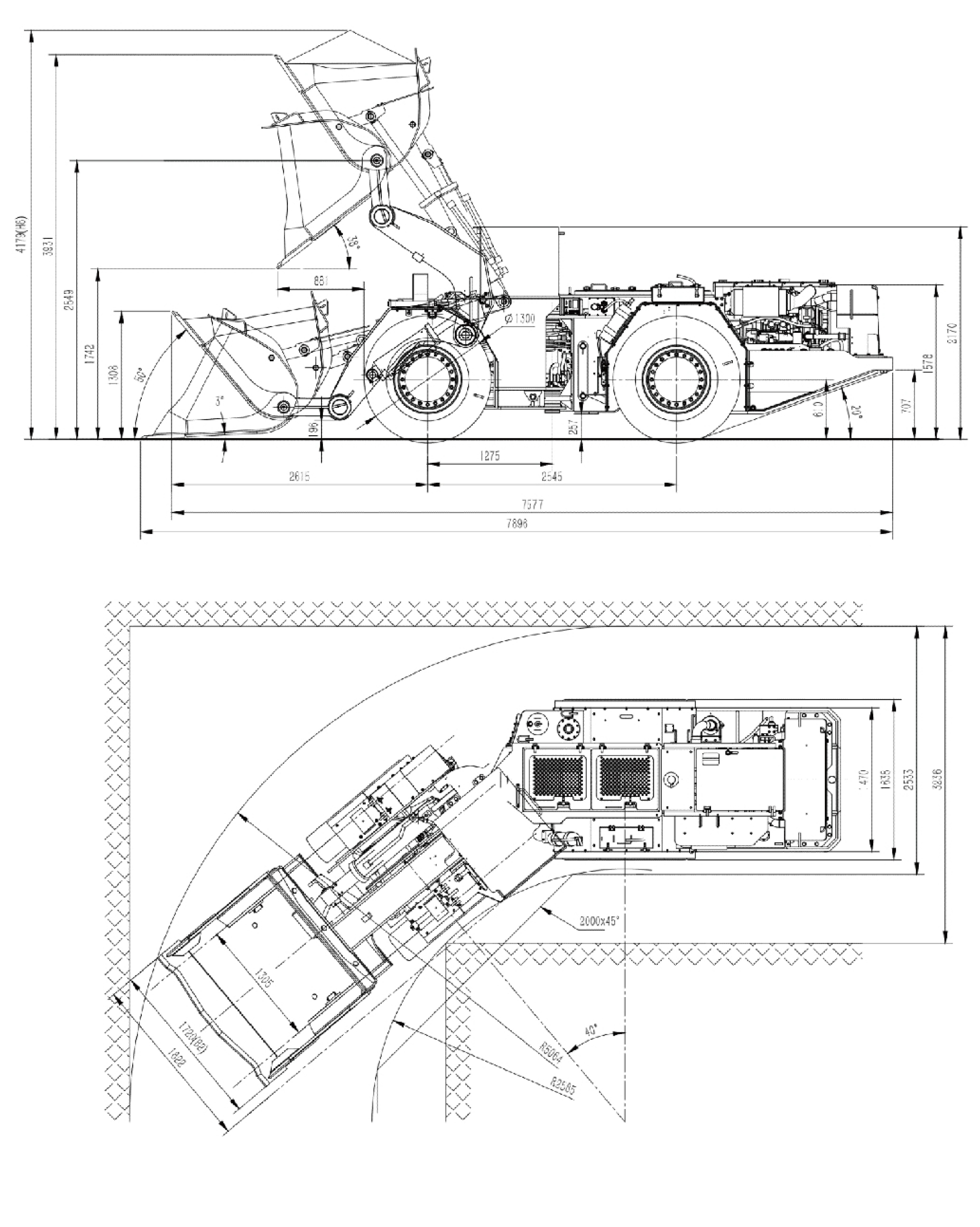

Vue de référence
